北天MES操作文档

登录系统

系统软件安装在第一工位电测电脑上 包含sqlserver 和应用程序
使用MES需要该电脑正常启动

需要具备的设备

名称	说明	配置
扫描器	支持一维码和二维码	电测一把 装外壳一把 打印飞机盒一把 打印中箱一把 装箱复检一把
打印机	碳带打印机 对应电脑需要调试好打印驱动	装外壳一台 打印飞机盒一台 打印中箱一台
电脑	电脑与服务器 网分接到相同的局域网	电测一台（服务器） 装外壳一台 打印飞机盒一台 打印中箱一台 装箱复检一台

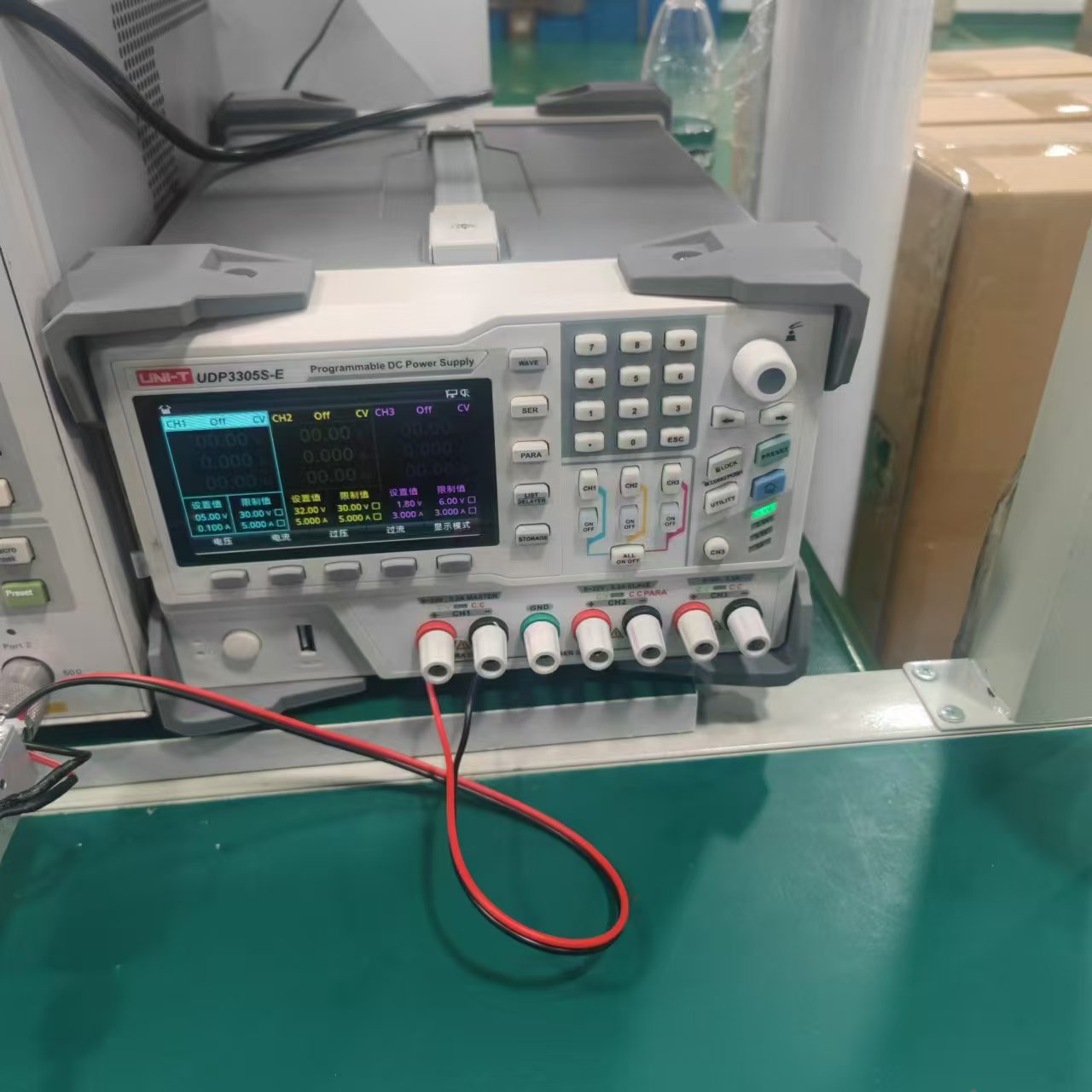

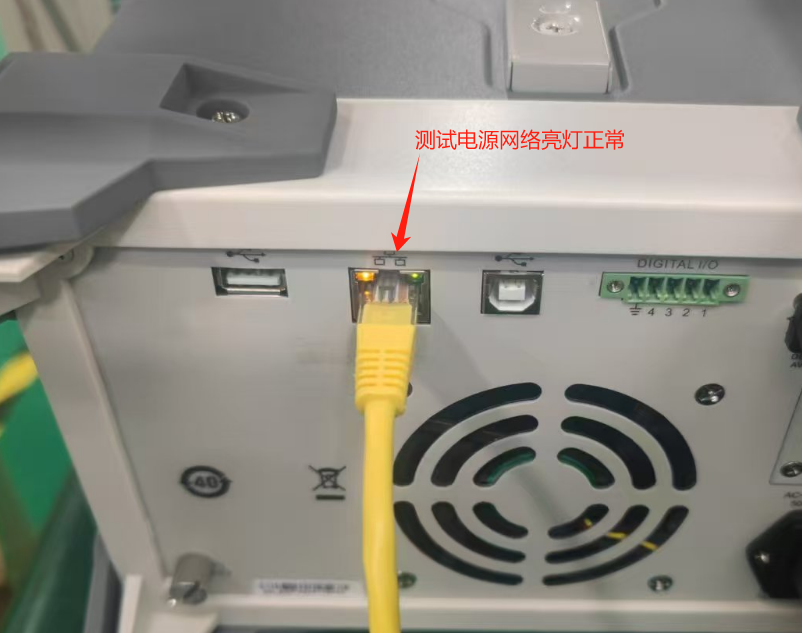

测试电源	网分测试电源	开机正常，并检测网络接线正常 IP:192.168.0.198

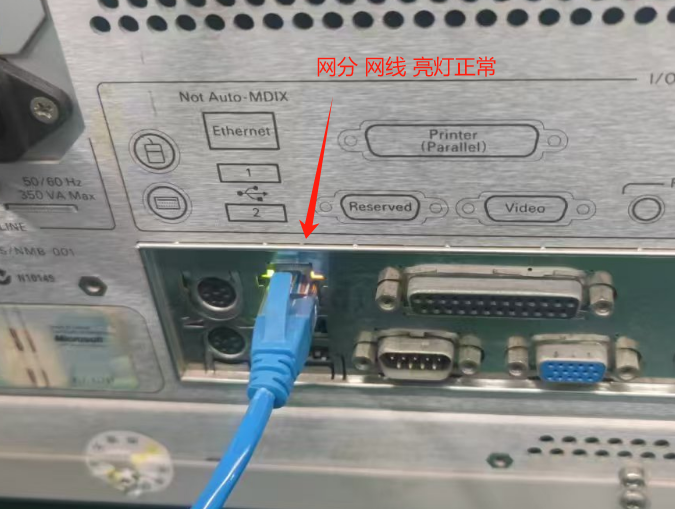

网分设备	网分设备	设备需要开机，，并检测网络接线正常 IP:192.168.0.199
服务器	网分工位电脑是服务器，对应IP地址不要随意修改 地址192.168.0.201

工作的电脑安装edge 或者chrome浏览器

电脑下载MES打印驱动
内网下载

外网下载setup1.8.3.exe

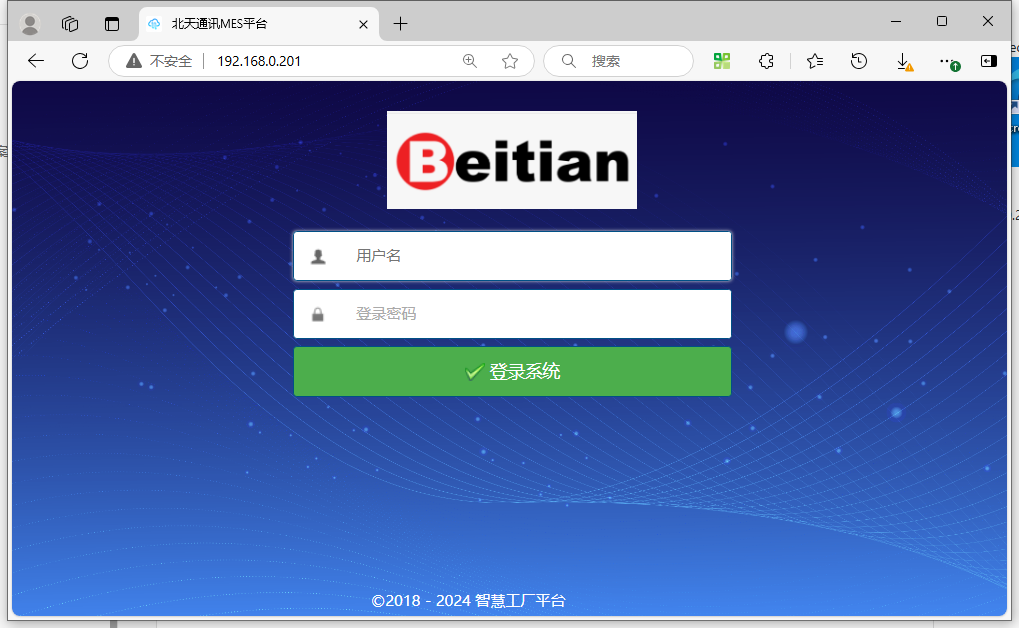

登录地址

192.168.0.201

登录账号和密码，申请账号请联系管理员

安装打印机驱动

请右键以管理员方式安装
详细操作
http://124.71.33.56:3000/docs/sentinelsys/sentinelsys-1fmr8qbm6l5bc

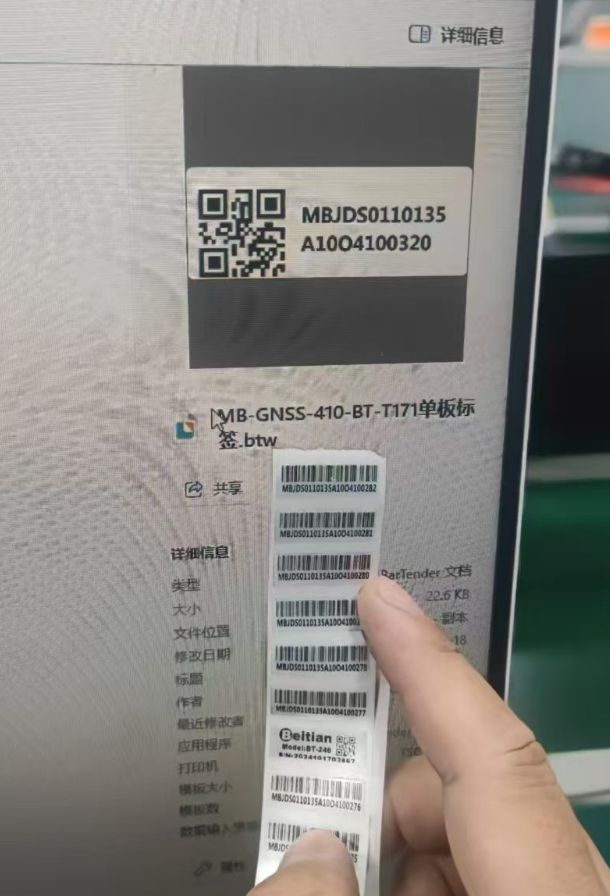

先批量打印产品条码用于投入网分测试

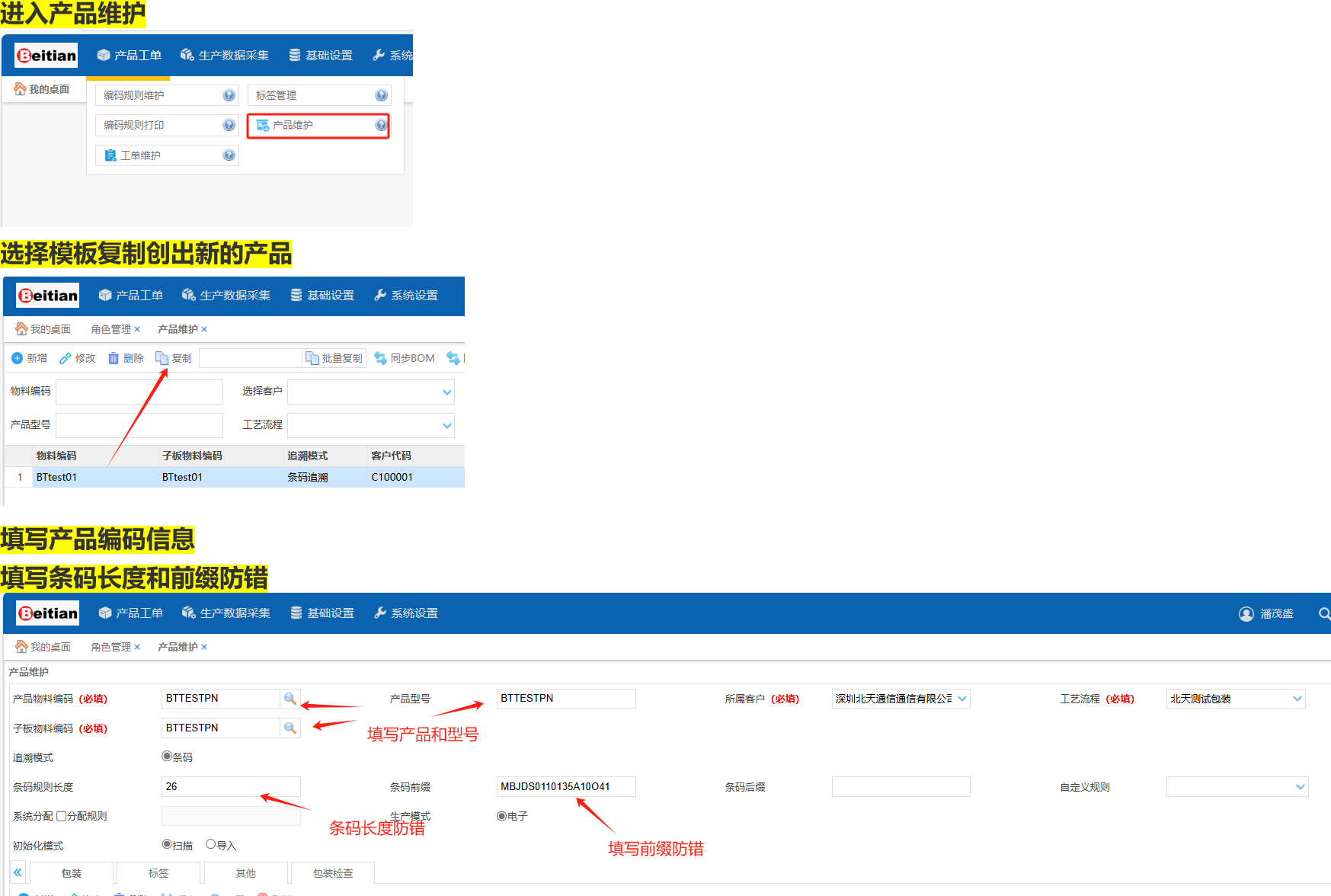

创建产品和工单

生产过站打印标签

一 网分测试

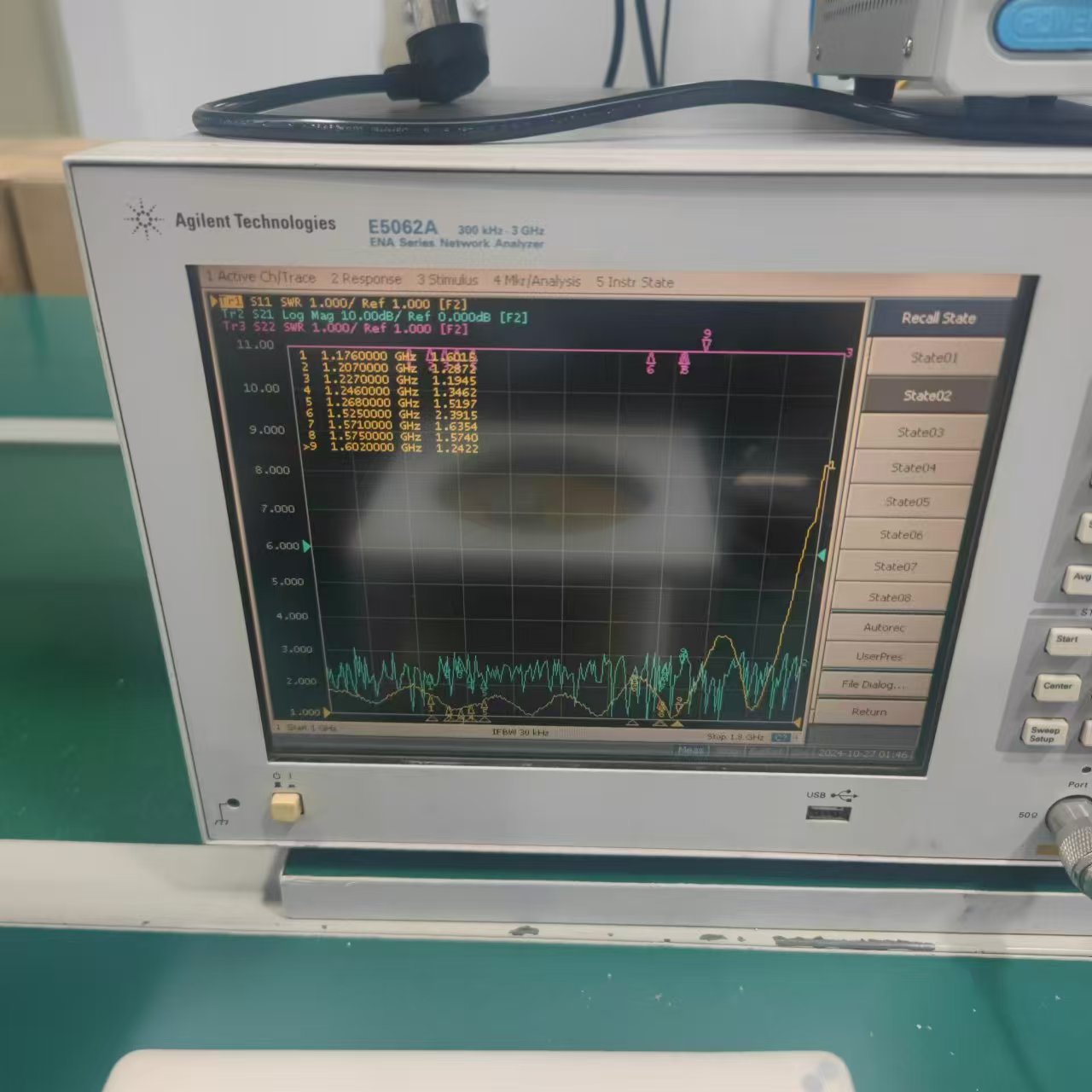

启动网分

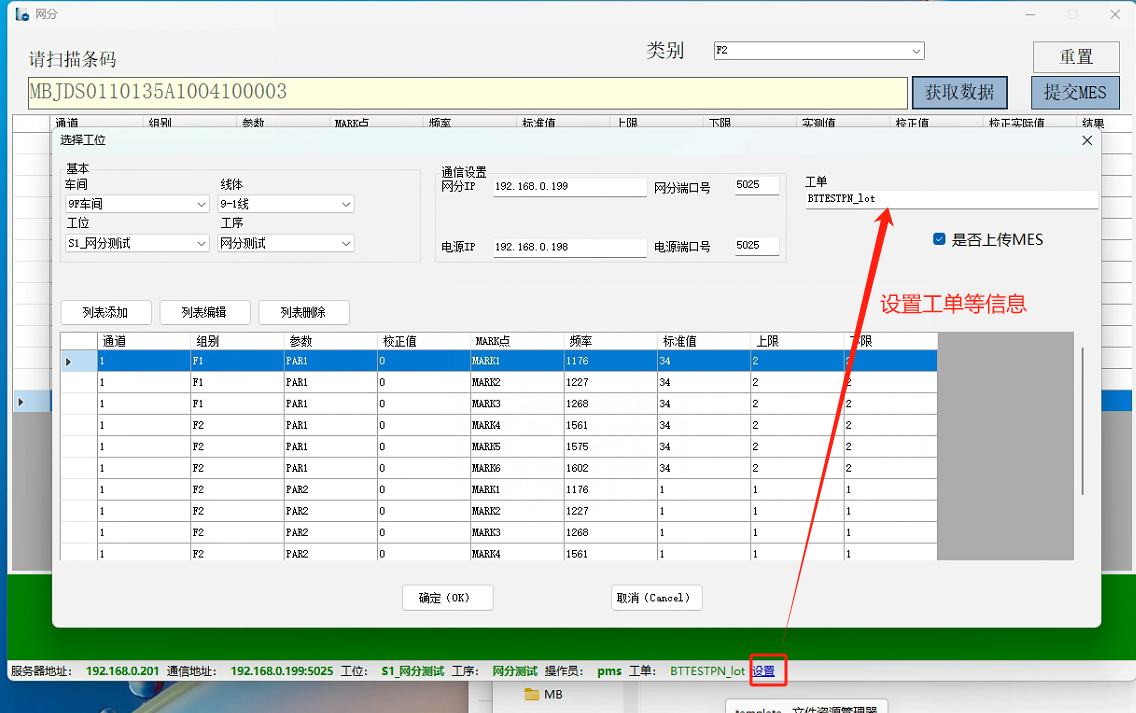

设置工单等信息

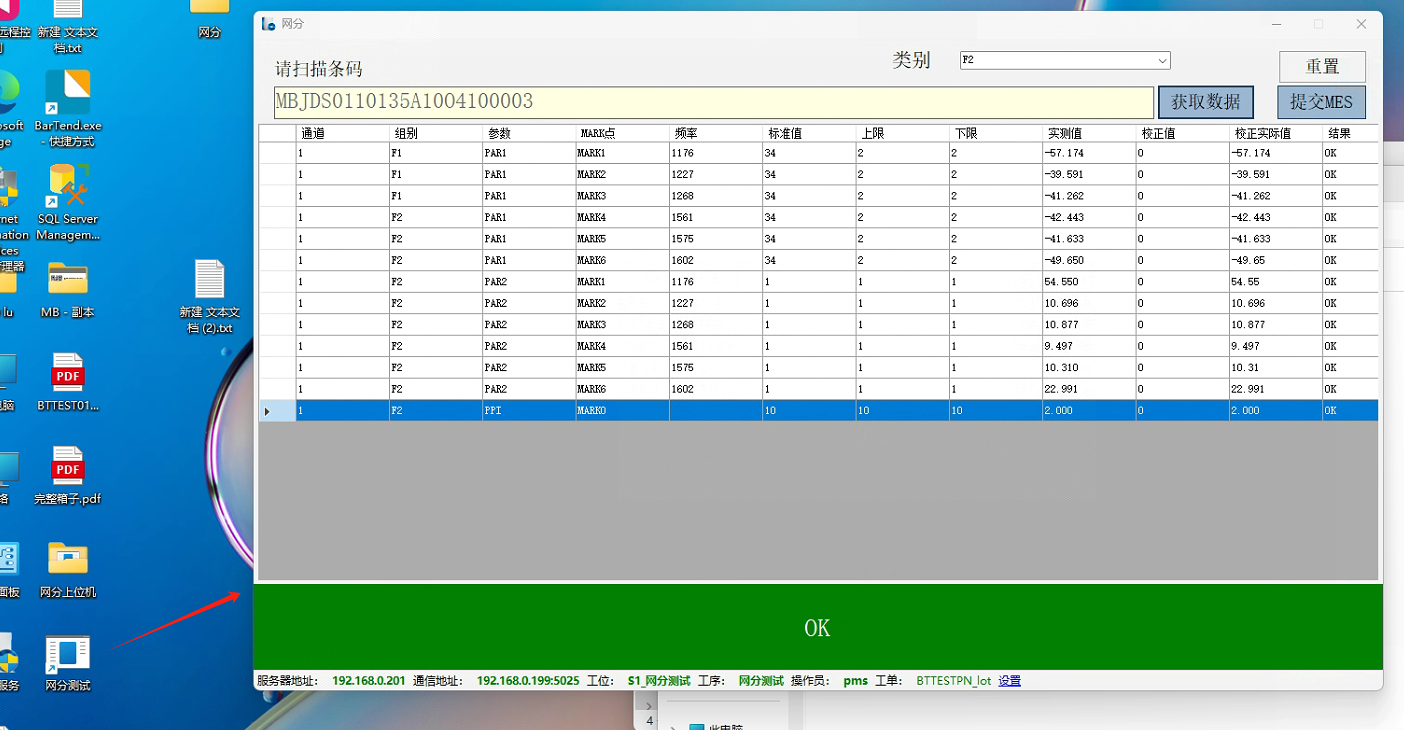

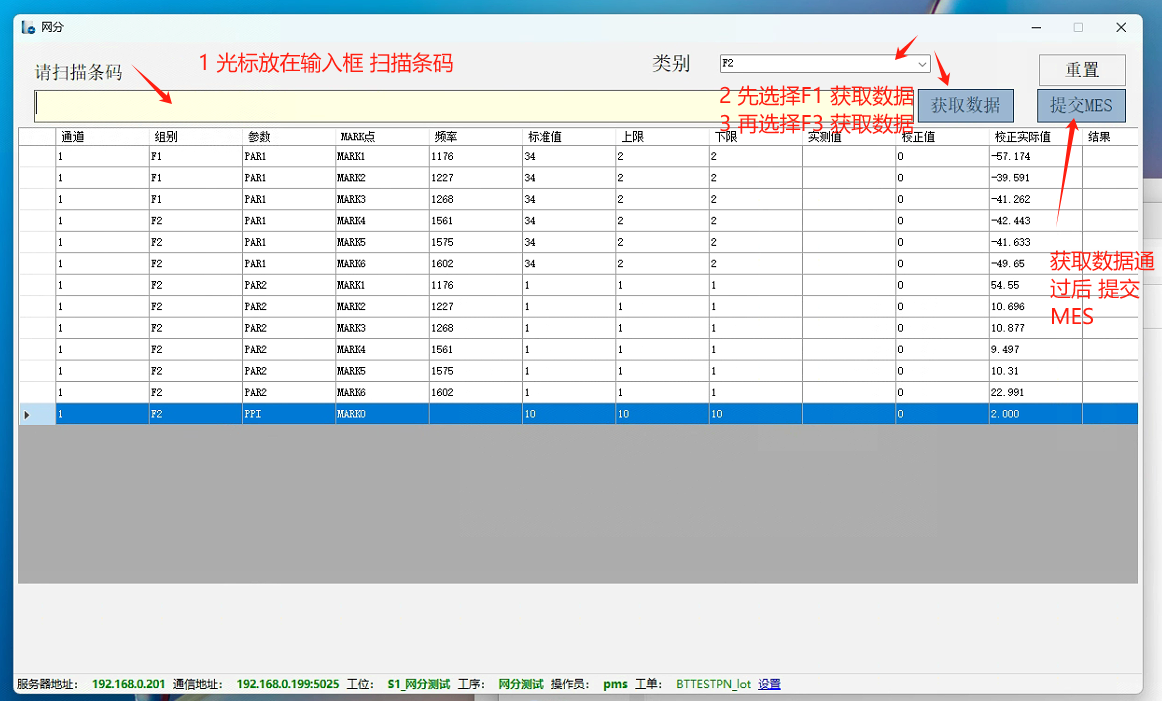

生产过站采集网分数据

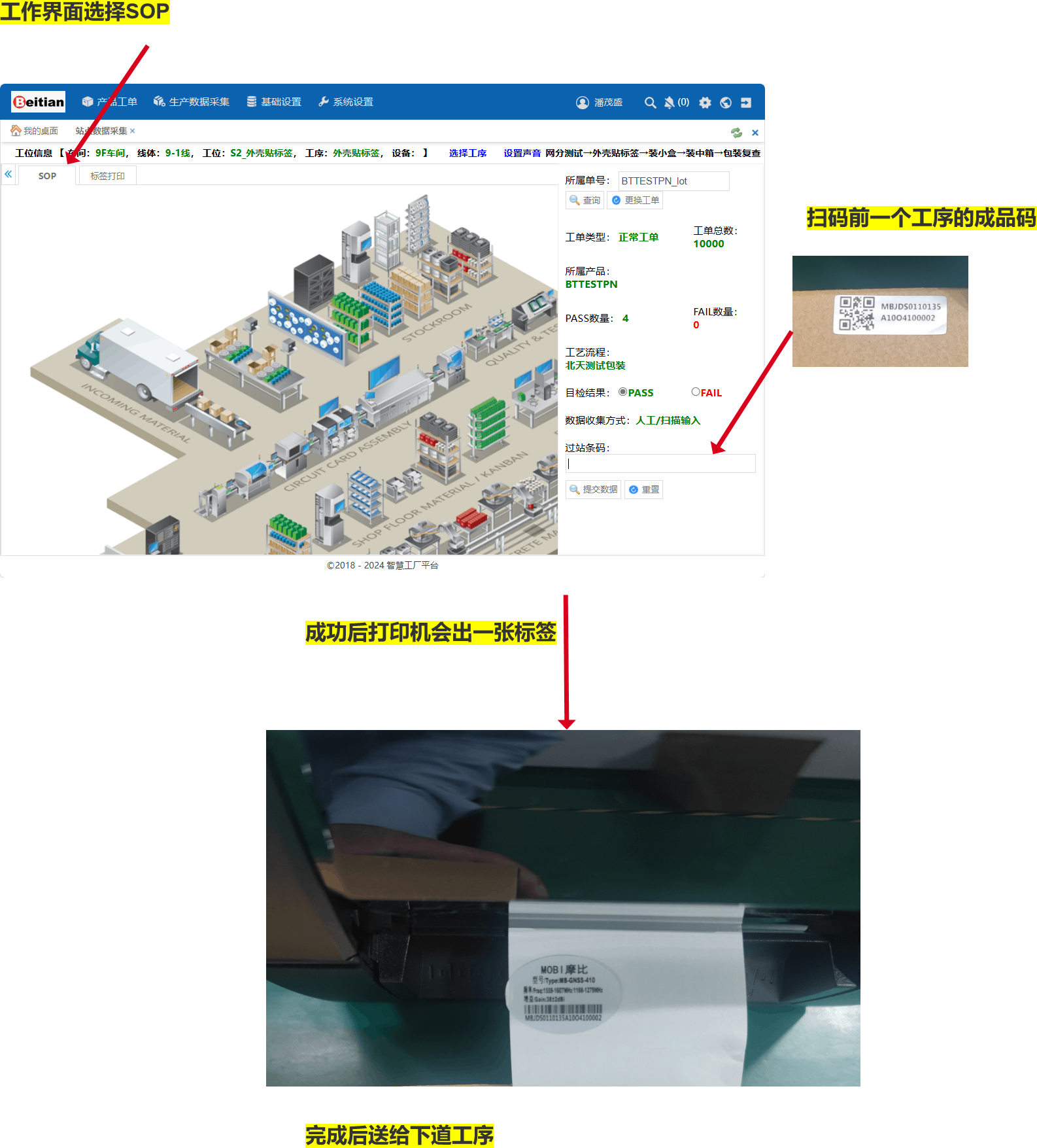

二 产品标签打印（外壳标签打印）

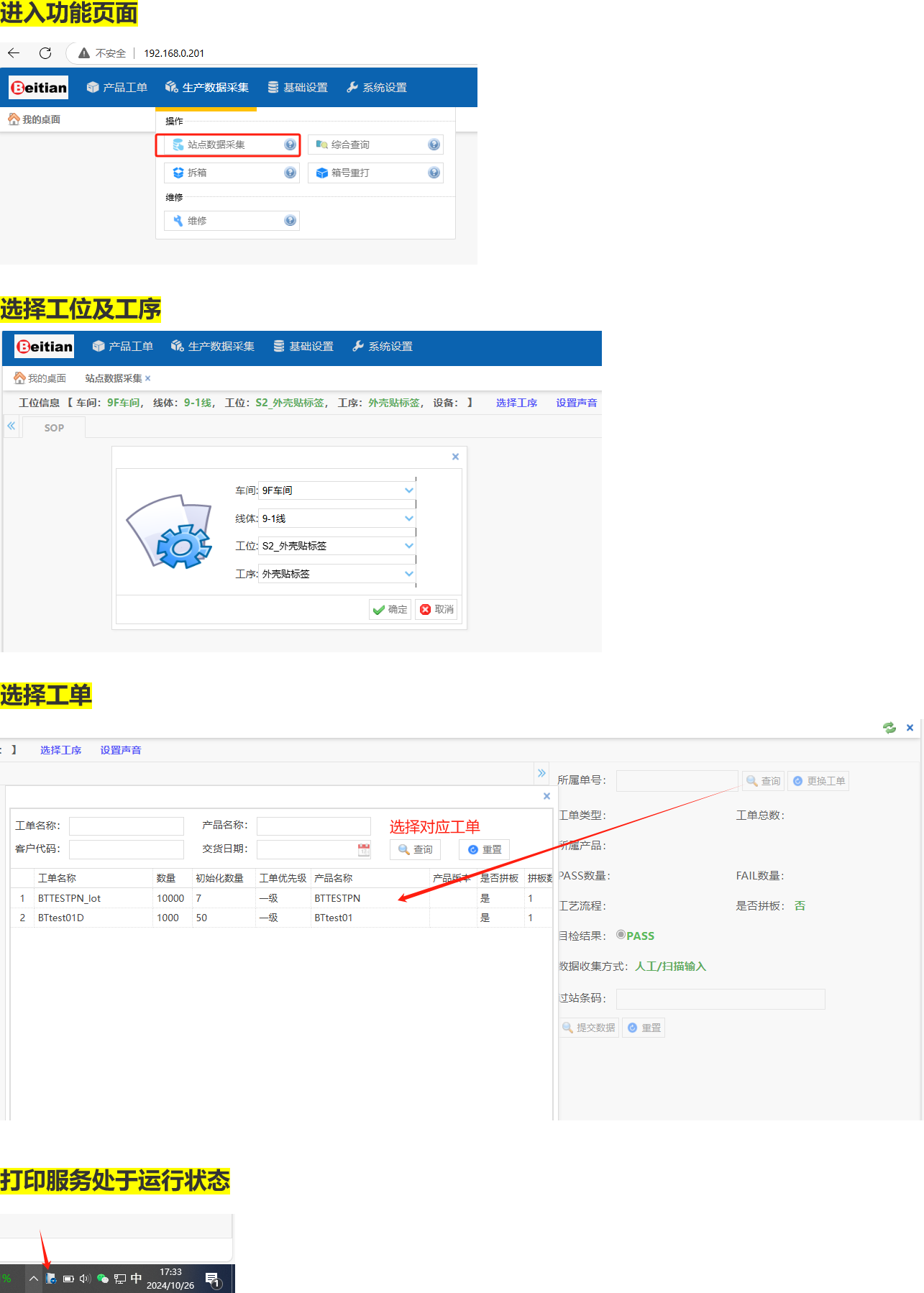

打印标签过站操作

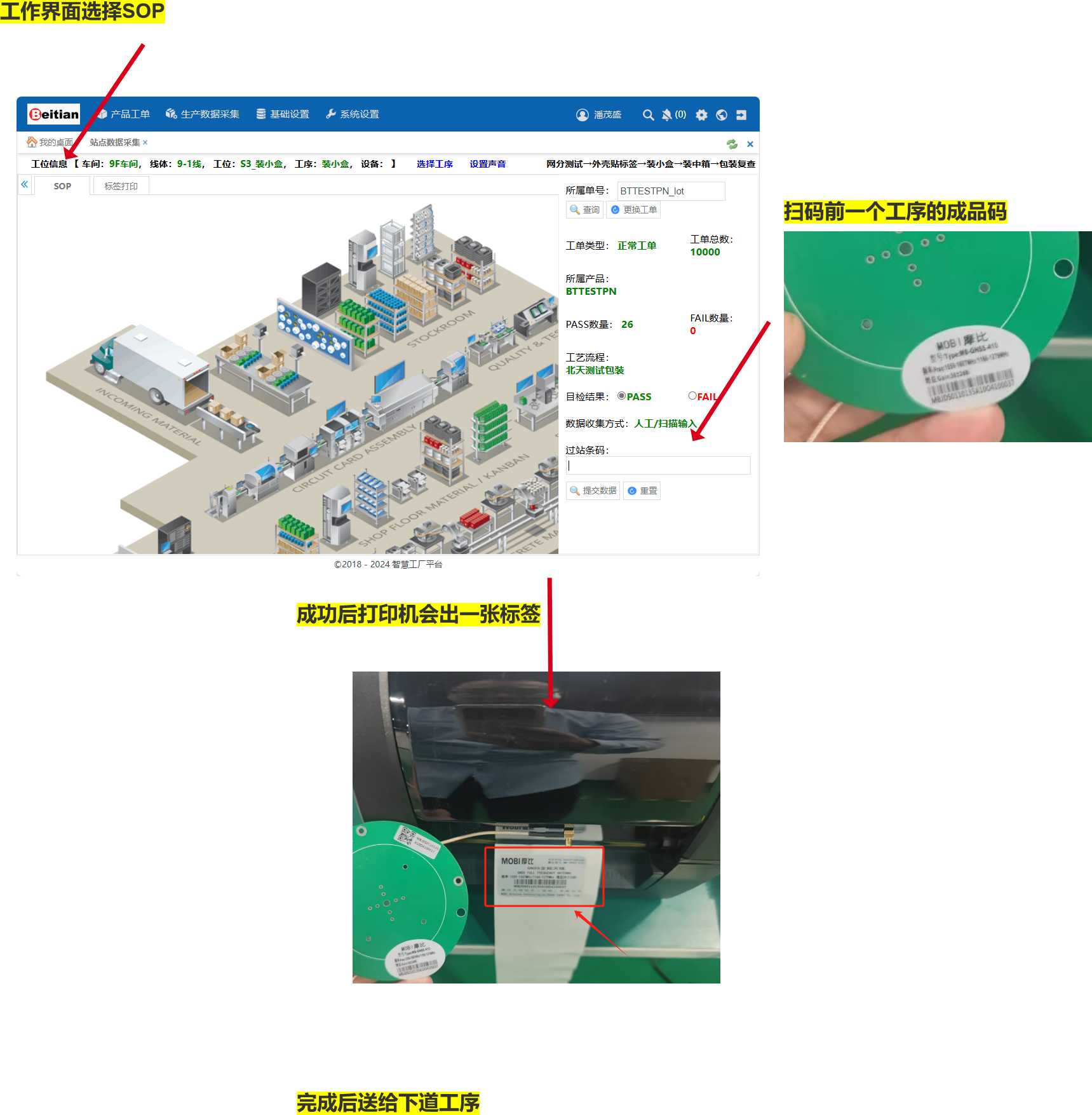

三 打印飞机盒（彩盒标签）

选择工位和工单

生产数据采集

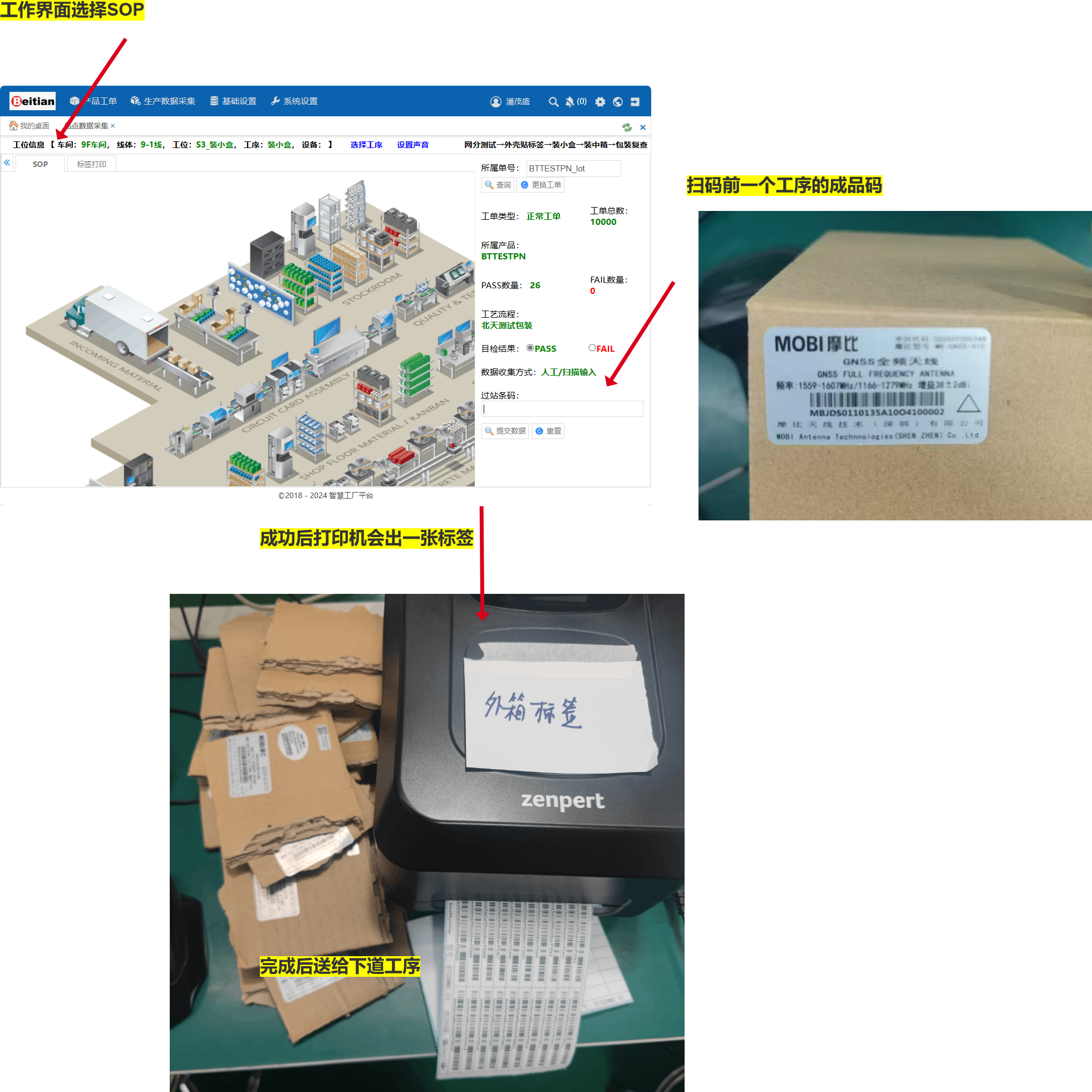

四 打印装箱标签

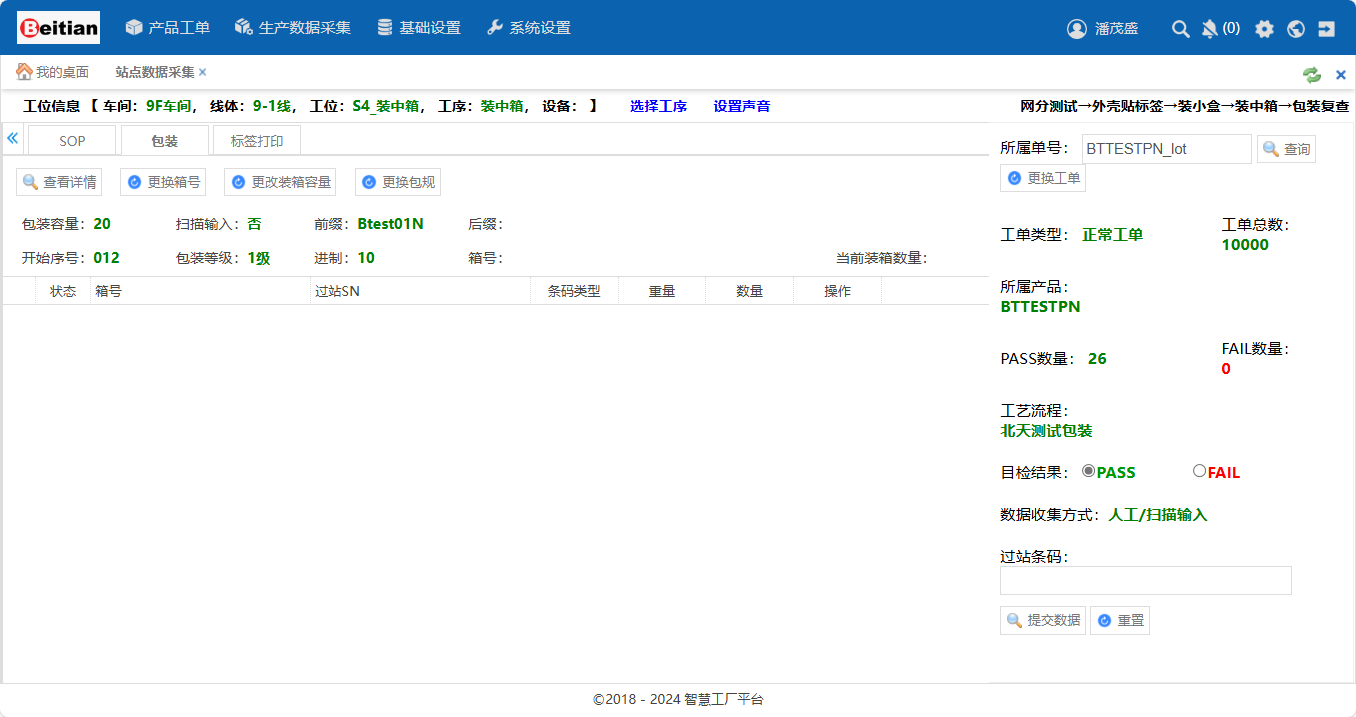

将装盒的产品逐一扫描条码
满足20个会自动打印一张标签

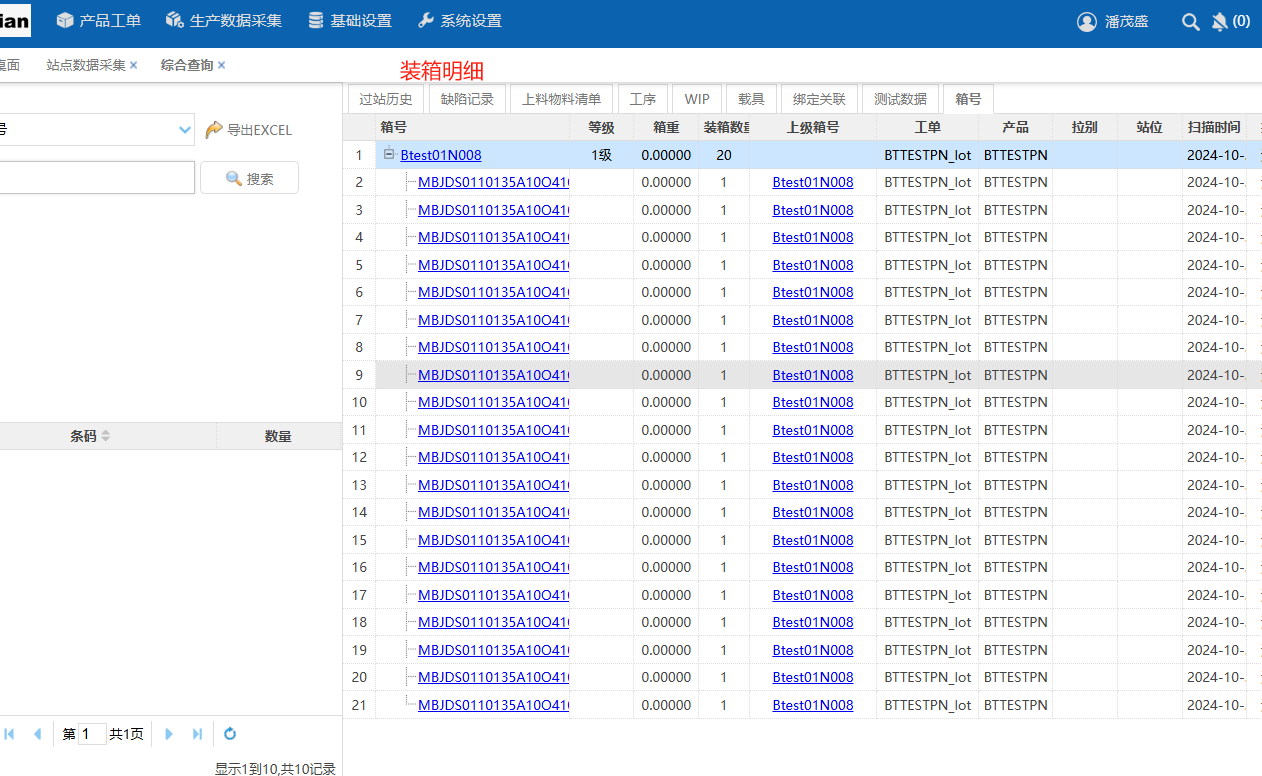

装箱数据查询

创建产品和工单

视频1
北天产品创建.mp4
视频2
复制创建产品和工单.mp4

北天报表查看和编辑.mp4

网分设置

设置网分IP
按键system 调出 misc setup

切换到nework setup

开启设置

设置IP地址

设置

配置IP

配置完成后 连接可能有问题 重启一次设备

用查询设备信息指令查看连接

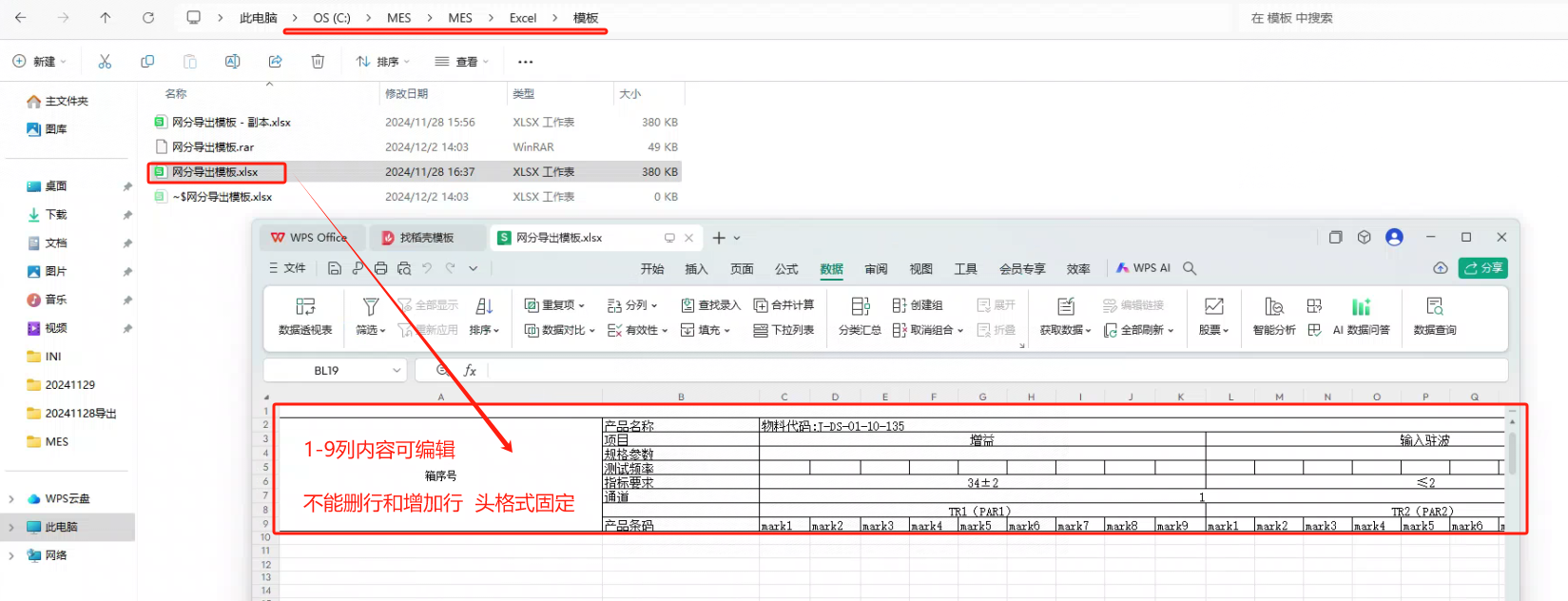

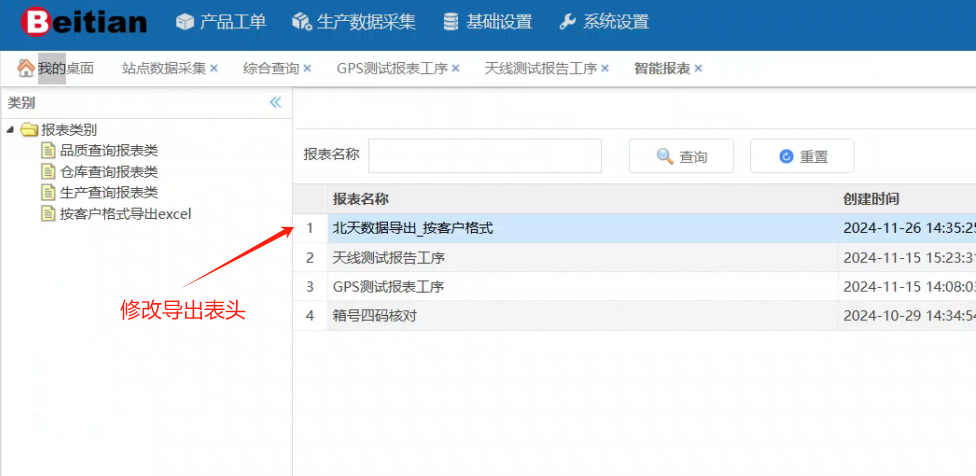

修改导出表头

找到服务器

保存后重新导出报表查看
